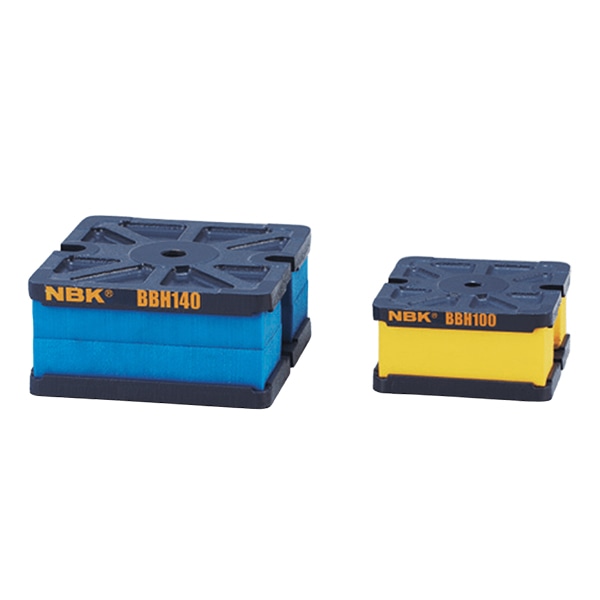

采用隔振及防振性能優異的聚氨酯泡沫塑料的內置用防振座。

材質底墊：FC200

表面處理：涂裝

采用隔振及防振性能優異的聚氨酯泡沫塑料的內置用

防振座。

特點

可消除低頻振動

●采用比橡膠類防振材料更優異的聚氨酯泡沫塑料，可消除低頻振動。

適用負荷范圍大

●適用于400N～14700N的大范圍負荷。

防振材料種類豐富

●各尺寸均備有2～5種防振材料。即使負荷不同，也可將尺寸差異控制在最小限度內。

內置限位機構

●內置可對應地震等大幅擺動的限位機構。

用途

消除從外部傳遞過來的振動

●消除外部向精密測量儀、檢查及加工機等傳遞的振動減少向外部傳遞的振動

●減少泵、發電機等振動源向外部傳遞的振動

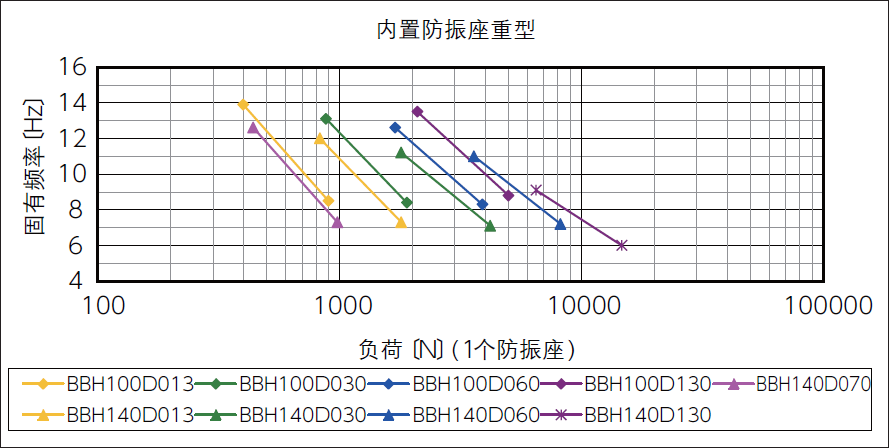

■特性數據

■選擇要點

在左側圖表中讀取裝載負荷所對應的防振座固有頻率，選擇需隔振、防振的振動頻率1/2（0.5倍）以下的型號。

■電機產生的振動頻率為2,400轉/60秒=40Hz。

因此，防振座應選擇固有頻率為40Hz/2=20Hz 以下的類型。

■BBH140D070（裝載500N時的固有頻率約為12Hz）或BBH100D013（裝載500N時的固有頻率約為13Hz）適用上述情況。

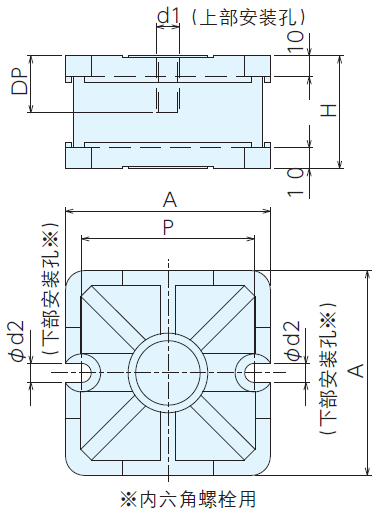

■規格

※1.固有頻率為作用容許負荷時的計算值。

※2.對象振動頻率為隔振、防振對象的振動頻率。作用容許負荷時，振動以衰減至1/2～1/3時的頻率為基準。

※3.防振材料變形量為作用容許負荷時的計算值。
